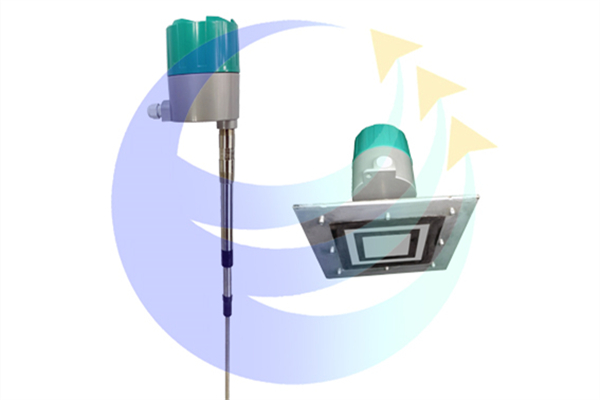

AO8010 Serie RF Nivel de admisión Medidor

    AO8010 Serie RF Nivel de admisión Medidor

  • Su clasificación:
    Calibre de posición del objeto
  • Vistas:
    381
  • Tiempo de liberación:
    2025-04-30 11:16:56
  • compartir:
  • Consulta en línea

1 、 Descripción general


La serie AO8010 es un instrumento de control de puntos universal adecuado para la mayoría de las aplicaciones. El instrumento consiste en una unidad de circuito y elementos de detección de tipo de cable o cable. Los sensores pueden estar hechos de varios materiales y se pueden instalar en su conjunto o en un tipo separado. Utilizado para el control de límite y la alarma.


2 、 Principio de trabajo


La tecnología de control de nivel de admisión por radiofrecuencia es una tecnología de control de nivel desarrollada a partir de tecnología de control de nivel capacitiva, que tiene un mejor material anti colgante (el material adherido al sensor se llama material colgante), una operación más confiable, una medición más precisa y una aplicabilidad más amplia. El significado de "conducción" en la "admisión por radiofrecuencia" es el recíproco de la impedancia en la electricidad, que se compone de componentes resistivos, capacitivos e inductivos. La "radiofrecuencia" se refiere a la alta frecuencia, por lo que la tecnología de admisión de radiofrecuencia puede entenderse como un método para medir la admisión utilizando la corriente de alta frecuencia.


El Medidor de agua del área de la carretera le brinda el servicio profesional, la importante diferencia entre la tecnología de admisión de RF y la tecnología de capacitancia es el uso de tres tecnología terminal y la diversidad de parámetros de medición. La señal de medición en el extremo central de la unidad de circuito está conectada a la línea central del cable coaxial y luego se conecta al extremo central del sensor. Al mismo tiempo, la capa de blindaje del cable coaxial se suspende a una amplitud muy pequeña y estable, pero al mismo potencial, fase, frecuencia y ninguna relación eléctrica directa con la señal de medición, es decir, aislada entre sí. Su efecto es equivalente a que la señal de medición pasa a través de una ganancia de "1" y una fuerte capacidad de conducción amplificador en fase, y la salida está conectada a la capa de blindaje del cable coaxial, y luego se conecta a la capa de blindaje del sensor. El cable de tierra es otro conductor independiente en el cable. Debido a la relación mencionada anteriormente entre la línea central y el blindaje externo de los cables coaxiales, no existe una diferencia de potencial entre los dos, por lo que no fluye la corriente, es decir, ninguna corriente se va a salir de la línea central, que es equivalente a ninguna capacitancia o capacitancia igual a cero entre los dos. Por lo tanto, el efecto de temperatura del cable y la instalación de condensadores no tendrán ningún impacto.


Para el problema de los materiales colgantes en el sensor, se adopta una nueva estructura del sensor, que es una estructura concéntrica de cinco capas. La estructura del sensor consiste en una varilla de sonda central en la capa interna, una capa de blindaje en el medio y las roscas de instalación de conexión a tierra en la capa externa, que están aisladas por las capas de aislamiento. La situación es la misma que con los cables coaxiales, donde no hay diferencia de potencial entre la sonda central y la capa de blindaje. Incluso si la impedancia del material colgante en el sensor es pequeña, ninguna corriente fluirá. Los instrumentos electrónicos solo miden la corriente desde el centro del sensor hasta la pared opuesta del tanque (tierra), porque la capa de blindaje puede impedir que la corriente fluya de regreso a la pared del contenedor a lo largo del sensor. Por lo tanto, la corriente de tierra solo puede pasar a través del final del sensor y el material medido a la pared del contenedor opuesto.


Es decir, la varilla de la sonda central U = U de blindaje de U, y la varilla de la sonda central I a la capa de blindaje = (Varilla de la sonda central U - U capa de blindaje) × yl = 0. Aunque existe una diferencia potencial entre la capa de blindaje y la pared del contenedor, y una corriente fluye entre ellos, esta corriente no se mide y no afecta los resultados de la medición. Esto protege el extremo de medición de la influencia de los materiales colgantes. Solo cuando el material en el contenedor se eleva y entra en contacto con la sonda central, se puede formar una corriente medida entre la sonda central y el suelo a través del material medido. El instrumento detecta esta corriente y genera una señal de salida efectiva.


El medidor de agua del área de carretera le brinda servicio profesional, la tecnología de admisión por radiofrecuencia introduce parámetros de medición distintos de la capacitancia, especialmente los parámetros de resistencia, lo que aumenta la relación señal / ruido de las señales de medición del instrumento y mejora significativamente la resolución, precisión y confiabilidad de los instrumentos; La diversidad de los parámetros de medición también expande en gran medida las áreas de aplicación confiables de los instrumentos.


Características del medidor de nivel de admisión de RF


Mantenimiento sin mantenimiento: a diferencia de la barra de rotación, vibración u otros interruptores mecánicos, sus componentes no causarán bloqueo, rotura, daño o desgaste, y no requieren mantenimiento o reemplazo regular


Material anti colgante: el diseño eléctrico del escudo de transmisión le permite ignorar el impacto de los materiales colgantes en las paredes o los componentes de detección, sin la necesidad de una limpieza regular o depuración repetida


Ampliamente aplicable: la temperatura del proceso varía de -183 ℃ a+815 ℃, la presión varía del vacío a 100 bar


Tres luces indicadoras de color: luz roja - alarma, luz verde - normal, luz amarilla - falla del instrumento, reflejo en tiempo real del estado del instrumento


Conveniente conexión eléctrica: el diseño de interfaz eléctrica dual hace que el proceso de cableado sea más seguro y conveniente


Capacidad de conducción fuerte: 500 Ω entre el extremo central y el extremo de blindaje, y 150 Ω entre el extremo de blindaje y el suelo


Protección de chispa: incorporado 1000V Protección con chispas, control de sobretensiones y control de impacto transitorio para proteger las unidades de circuito de daños y garantizar un funcionamiento normal


Instalación fácil: el instrumento se puede instalar a través del puerto en rosca o brida en el tanque, y se puede instalar en su conjunto o en piezas separadas, que es simple, conveniente, fácil de depurar y rápido


3 、 Alcance de la aplicación


1. Líquidos: líquidos conductores y líquidos aislantes


2. Paletas: paletas conductoras y paletas aisladas


3. Partículas: granos, láminas de plástico, carbón, etc.


4. Interfaz: dos interfaces líquidas con diferentes constantes medianas


5. PODILLO: POLPO DE PLÁSTICO, CEMENTO, CENSO VOLLES, etc.


4 、 Indicadores de rendimiento


1. Salida: Relé DPDT (doble tiro de doble polo)


2 Capacidad de contacto: 250VAC: 1a inductivo, 3a no inductivo


3. Fuente de alimentación: 185-255VAC, 50/60Hz 95-135VAC, 50/60Hz 19-29VDC (2W grande)


4. Resolución: 0.2pf o menos


5. Repetibilidad: <1 mm (0.04 ") (material conductor) <20 mm (0.79") (material aislante)


6. Resistencia a la carga: 500 Ω entre el extremo central y el extremo del escudo, 150 Ω entre el extremo del escudo y el suelo


7. Modo de alarma: se puede configurar en el sitio como HLFS (modo de seguro de alarma y falla de alto nivel) o LLF (modo de seguro de alarma de bajo nivel y fallas)


8. Salida de luz de alarma: Luz roja - Luz verde de la alarma nivel - Nivel Normal de luz amarilla normal - Malfunción del instrumento


9. Temperatura ambiental: -40- ~+75 ℃ (-40 ~ 167 ℉)


10. Tiempo de respuesta: <0.5 segundos


11. Retraso: 1-55 segundos (opcional)


12. Barrera de seguridad: corriente de corriente incorporada y voltaje cuádruple Protección de protección Barrera de seguridad


13. Protección electrostática de chispa (para sensores): antigrimido impacto 1000V


14. Protección de RF (filtro incorporado): el circuito del transmisor tiene una función protectora contra la interferencia de RF con una potencia de 5W de otros elementos de detección expuestos, cables o líneas de transmisión más allá de 1,5 metros (59 "), de modo que el punto de operación en los materiales conductores no se ve afectado


15. Longitud de la sonda: 0.5m (19.7 ") (estándar) 0.1m (3.9") a 20m (787.4 ") (opcional)


16. Longitud del cable: 5m (197 ") (estándar), 0.1 (3.9") a 50m (1968.5 ") (opcional)> 50m (1968.5" a 100m (3937 ") (consulte el fabricante)


17. Interfaz eléctrica: Dual M20 × 1.5 (o 3/4 "NPT opcional)


18. Conexión del proceso: instalación de subprocesos BSPT (estándar, NPT opcional), instalación de brida (opcional)


19. Protección de la concha: cumpliendo con el estándar de protección IP67
