1 、 Descripción general

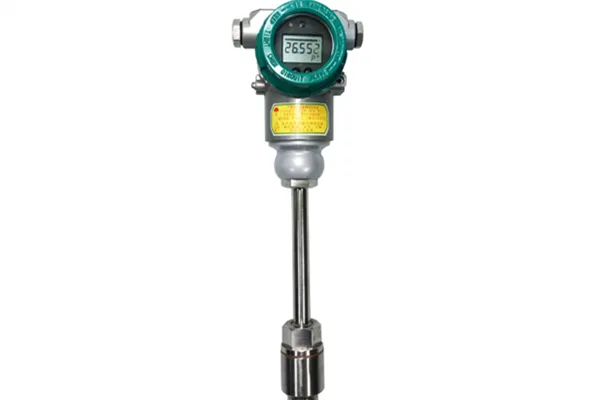

El dispositivo de visualización de temperatura en el sitio es una unidad de temperatura instalada en el sitio, que se puede instalar directamente en la caja de unión del termistor industrial para formar una estructura integrada. Como una nueva generación de instrumentos de medición de temperatura, se puede utilizar ampliamente en sectores industrial como metalurgia, petróleo, químicos, potencia, industria ligera, textiles, alimentos, defensa nacional e investigación científica.

2 、 Principio funcional

El sensor de resistencia térmica convierte la temperatura medida en una señal eléctrica. Después de la adquisición de A/D de 18 bits, el valor de temperatura se corrige utilizando el método de aproximación de línea de segmento múltiple y se muestra en la pantalla LCD.

3 、 Características principales

1. Adopte de la estructura de sellado de resina de caucho de silicona o epoxi, es resistente a los golpes, es resistente a la humedad y es adecuado para la instalación y uso en entornos duros en el sitio.

2. Instalado en el sitio en la caja de unión de la resistencia térmica, esto no solo ahorra costos costosos costos de cable de compensación, sino que también mejora la capacidad anti-interferencia durante la transmisión de señal de larga distancia.

3. Alta precisión, bajo consumo de energía, amplio rango de temperatura para su uso, operación estable y confiable.

4. Ampliamente aplicable, puede formar una estructura de instalación integrada en el sitio con resistencia térmica, y también se puede instalar como un módulo funcional en equipos de detección y paneles de instrumentos para su uso.

4 、 Parámetros técnicos

1. Señal de entrada: termistor: PT100

2. Nivel de precisión: 0.2% FS

3. Método de cableado: resistencia al sistema de tres cables

4. Modo de visualización: pantalla LCD de cinco dígitos.

5. Método de fuente de alimentación: batería.

6. Grado a prueba de explosión: exdiibt4

7. Permitir resistencia a la carga: la resistencia a la carga se puede seleccionar y usar dentro del rango de 0-600 Ω.

8. Entorno de trabajo: A: Temperatura ambiental: -10 ~+60 ℃

B: Consumo de energía: <10MW

C: Humedad relativa: 5% -95%

D: vibración mecánica F ≤ 50Hz, amplitud ≤ 0.15 mm

E: Sin gas corrosivo o entorno similar

9. Coeficiente de impacto ambiental: δ ≤ 0.05%/℃

5 、 Estructura del producto
