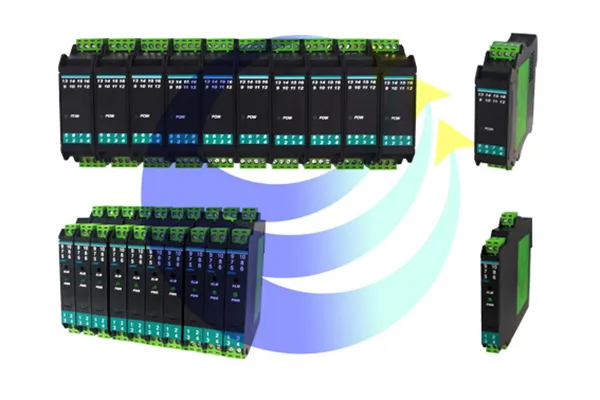

1 、 Descripción general del rendimiento

Convierta la señal de voltaje de la zona de peligro en una señal de corriente/voltaje a través del aislamiento y la envíe a la zona segura. El aislamiento de tres terminales de entrada, salida y fuente de alimentación tiene las ventajas de respuesta rápida, bajo consumo de energía y buenas características de temperatura.

2 、 Parámetros técnicos

Marca a prueba de explosión: [Exia] IIC

El área peligrosa permite la señal de entrada: señal de voltaje

Impedancia de entrada: ≥ 1mΩ

Rango de frecuencia de señal: 0Hz ~ 300Hz (personalizable dentro del rango de 0Hz ~ 5kHz)

Puede emitir señales a la zona segura:

Actual: 0 (4) mA ~ 20MA; 0 mA ～ 10 mA ；

Voltaje: 0 (1) V a 5V; 0V ～ 10V ；

Capacidad de carga:

Corriente: 0 (4) mA ~ 20MA: ≤ 300 Ω; 0 mA ~ 10 mA: ≤ 600Ω

Voltaje: 0 (1) V ~ 5V: ≥ 1M Ω; 0V ~ 10V: ≥ 2mΩ

Voltaje de salida de distribución: voltaje de circuito abierto ≤ 18V,

Voltaje ≥ 14.5V a plena carga de 20 mA Salida

Ripe de salida: <1 mv de deriva de temperatura: <30ppm/℃

Precisión de transmisión de aislamiento: ± 0.2% F ∙ S (25 ℃ ± 2 ℃)

Tiempo de respuesta: ≤ 0.2ms Tiempo de estabilización: ≤ 2ms

Resistencia dieléctrica: ≥ 2500V CA (entre entrada/salida/fuente de alimentación, corriente de fuga 1 mA, tiempo de prueba 1min)

Resistencia a aislamiento: ≥ 100 m Ω (entre entrada/salida/fuente de alimentación)

Compatibilidad electromagnética: EMC cumple con IEC61000-4

Parámetros de certificación del Centro de Supervisión e Inspección de Calidad Nacional para Instrumentación y Productos Eléctricos (CQST): UM = 250V AC/DC

10. Entre los terminales 11, entre los terminales 14 y 15: UO = 13.7V ， io = 3MA ， PO = 10.3MW

ⅡC ⅱB ⅱA

CO 0.553 μF 3.50 μF 12.6 μF

LO 1000MH 1000MH 1000MH

9. Entre los terminales 11, entre los terminales 13 y 15: UO = 21V ， IO = 125MA ， PO = 657MW

ⅡC ⅱB ⅱA

CO 0.13μF 0.89 μF 3.34 μF

Lo        1.59mH        4.77mH   12.72mH

Fuente de alimentación: DC 18-32V (valor típico de 24V DC)

Consumo de energía: fuente de alimentación de 24 V CC, salida dual 1.6W

3 、 Luz indicadora del panel

PWR: siempre la luz del indicador de alimentación verde está encendida cuando el instrumento funciona normalmente;

4 、 Entorno de uso

Temperatura del entorno laboral: - 20 ℃～+60 ℃

Humedad relativa permitida en el trabajo: 10% HR al 90% HR (40 ℃)

Presión atmosférica permitida durante el trabajo: 80kpa ~ 106kpa

Temperatura ambiente permitida durante el almacenamiento y el transporte: - 40 ℃～+80 ℃

5 、 precauciones

La ubicación de instalación no debe tener vibraciones fuertes, así como interferencia electromagnética de los terminales de señal, los terminales de potencia y el espacio que excede la tercera categoría de interferencia electromagnética del sitio industrial en la serie IEC61000-4, y no debe haber sustancias dañinas en el entorno que pueda causar una corrosión grave a las partes de metal y plástico.
