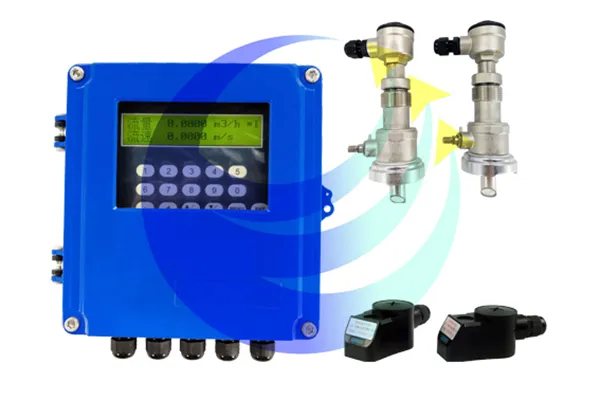

1 、 Principio de trabajo

El medorímetro de flujo ultrasónico de la serie AO-100/calorímetro ultrasónico utiliza el principio de la diferencia de tiempo de bajo voltaje y pulso múltiple, y adopta la tecnología de detección digital de transmisión diferencial de señal de doble equilibrio y la recepción diferencial para medir el tiempo de transmisión de la onda de sonido en las direcciones hacia adelante e inversa, y calcula la velocidad del flujo en función de la diferencia de tiempo de tiempo. Tiene las características de buena estabilidad, pequeña deriva cero, alta precisión de medición, amplia relación de rango y fuerte capacidad anti-interferencia.

El medidor de flujo ultrasónico Doppler le brinda un servicio profesional, cuando el haz ultrasónico se propaga en un líquido, el flujo del líquido causará un ligero cambio en el tiempo de propagación, que es proporcional a la velocidad de flujo del líquido. A velocidad de flujo cero, el tiempo requerido para que los dos sensores emitan y reciban ondas de sonido es exactamente la misma (una tecnología que realmente puede medir la velocidad de flujo cero); douando el medio fluye, el tiempo de transmisión de las ondas de sonido en la dirección aguas arriba es mayor que la de la dirección aguas abajo. La relación se ajusta a la siguiente expresión:

2 、 Medero de flujo ultrasónico integrado

El medidor de flujo ultrasónico integrado AO-100Y es un medidor de flujo ultrasónico de segmento de tubería desarrollado utilizando un microcontrolador de baja potencia. Este producto resuelve el problema de la disminución de la precisión de la medición causada por errores en el proceso de instalación de sensores externos y enchufables debido a parámetros de tubería humanos o inexactos. Tiene alta precisión, amplia relación de rango, bajo costo, instalación simple, pérdida de presión de baja presión y sin piezas móviles mecánicas. El lanzamiento de este producto ha cambiado la percepción de los usuarios de que los medidores de flujo ultrasónico solo se pueden instalar por separado, y es la dirección futura del desarrollo del medidor de flujo ultrasónico.

1. Precisión de medición: mejor que ± 1%

2. doiclo de medición: dos veces por segundo (500 ms)

3. Fuente de energía de trabajo: 24V o Ado220V opcional

4. Rango de velocidad de flujo: 0-32m/s

5. Mostrar: Local 2x10 dohinese character backlit display

6. Entrada de señal: entrada analógica de 1 canal de 4-20 mA, precisión de 0.1%, puede ingresar la temperatura, la presión y otras señales

7. Salida de señal: salida analógica de 1 canal de 4-20 mA con una precisión del 0.1%

Salida OdoT programable de 2 canales

Función de extensión de salida de impresión cronometrada

Universal Serial Expansion BusRs232/RS485 dual interface

8. Método de conexión: tipo de brida/tipo de unión (tipo sanitario) opcional

9. Operación: teclado 16 teclado Táctil

10. Almacenamiento de datos: registre automáticamente los registros acumulados de tráfico y trabajo durante los primeros 128 días, los primeros 64 meses y los primeros 5 años

Registre automáticamente el tiempo y el flujo de los primeros 32 cortes de energía

11. Protección contra el apagón: los datos no se perderán después de 100000 horas de apagón

12. Temperatura media: -40 ℃ ~ 160 ℃

13. Nivel de protección: IP65

14. Interfaz eléctrica: M20 × 1.5

15. Alta energía consumo: 1.2W

3 、 Tabla de dimensión mecánica de brida

4 、 Tabla de dimensiones para maquinaria articulada (sanitaria)

5 、 Tipo alimentado por batería

El medidor de flujo ultrasónico integrado con batería es un medidor de flujo ultrasónico de potencia ultra bajo que puede funcionar durante mucho tiempo utilizando una batería de litio de 3.6V. Tiene las características de la alta precisión de la medición, el mantenimiento libre y sin operación, y es particularmente adecuado para la medición del campo o la tubería urbana.

1. Precisión de medición mejor que ± 1%

2. Repetibilidad better than ± 0.2%

3. doiclo de medición de 1 segundo (1s)

4. Rango de velocidad de flujo 0 ~ 32m/s

5. 3.6V La batería de litio puede funcionar continuamente durante más de dos años

6. Local 96 segment ultra-low power LdoD display:

El medidor de flujo ultrasónico Doppler le brinda servicio profesional, cantidades acumulativas positivas y negativas, caudal instantáneo, velocidad de flujo, tiempo de trabajo acumulativo, fecha, estado de trabajo y códigos de error

Nivel de batería, resistencia a la señal ultrasónica y calidad de señal

7. Salida analógica de 4-20 mA (sistema de dos hilos)

8.Rs232 (electricity theft output), RS485 (requires an additional 5V) data output

9. MODBUS and Australian Thai Extended doommunication Protocol

10. Rango de temperatura media medible -40 ℃ ~ 160 ℃

11. Operación interna de doble botón, palo magnético

12. Las opciones de visualización hacia arriba y de arriba hacia abajo están disponibles

13. Los métodos de conexión de brida y sindicato (sanitario) son opcionales

14. Nivel de protección: IP68

15. Explosion proof grade: EXd Ⅱ doT6

16. doonsumo de energía: diámetro de la tubería DN100 con un consumo promedio de energía de 1.65MW

6 、 Tabla de dimensión mecánica de brida

7 、 Tabla de dimensiones para maquinaria articulada (sanitaria)

Sección de tubería de diámetro medio y grande:

Tipo de segmento de tubería de calibre pequeño:
