1 、 Descripción general y principio de trabajo

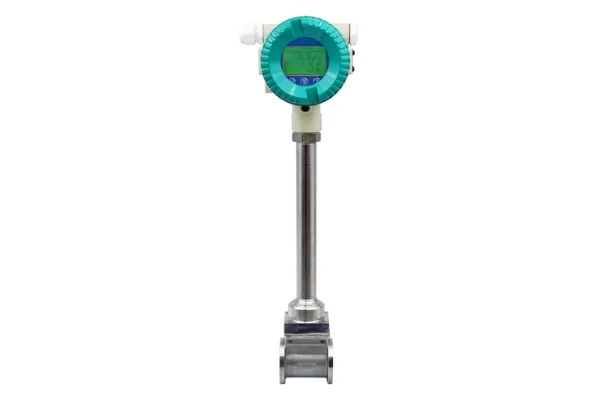

La serie de productos del medidor de flujo de vórtice de tubo completo de la serie AOLU es un medidor de flujo de nueva generación desarrollado independientemente por nuestra empresa. El instrumento adopta tecnología avanzada de microcomputador y nueva tecnología de consumo de micro potencia, con fuertes funciones, estructura compacta, operación simple y uso conveniente.

Este producto es un nuevo tipo de transmisor de flujo de vórtice de tipo estrés. La salida de la señal de frecuencia de pulso de voltaje por el sensor es fácil de usar junto con una computadora y puede emitir una señal estándar de 4-20 mA.

Se puede utilizar ampliamente en la medición y control de las tuberías de suministro de agua y gas en petróleo, químicos, metalúrgicos, potencia, farmacéuticos, textiles, agua del grifo y estaciones de gas natural.

El sensor/transmisor de flujo de vórtice se instala en la tubería, y el integrador de flujo o la computadora se instala en la sala de control y proporciona energía al sensor/transmisor de flujo de vórtice. Los dos están conectados por cables blindados.

La parte del circuito del medidor de flujo de vórtice de tipo dividido está separada del cuerpo del medidor. La parte del circuito se instala en un lugar con buenas condiciones ambientales y fácil detección. El X y el cuerpo están conectados con un cable dedicado de ≤ 10m en la fábrica.

2 、 Estructura y principio

Este producto se basa en el principio de Karman Vortex Street. Si una sonda de objeto no simplificada (como un cilindro triangular) se inserta verticalmente en la tubería líquida, cuando la velocidad del flujo es lo suficientemente alta, los vórtices se generarán alternativamente aguas abajo del elemento de flujo. A medida que aumenta el tamaño de los vórtices, dejarán la corriente posterior del elemento de flujo y fluyen lejos, formando dos columnas de vórtices, a saber, la calle Vortex (como se muestra en la figura a la derecha). Este proceso se llama desprendimiento de vórtice. La frecuencia del desprendimiento de vórtice está relacionada con la velocidad de flujo del fluido y el ancho de la columna. Dentro de un cierto rango de velocidad de flujo, está relacionado linealmente con la velocidad de flujo medio, y esta relación no se ve afectada por la densidad, viscosidad, presión o temperatura del fluido. Debido a la pulsación de presión generada por la separación del vórtice en ambos lados del cilindro, el cuerpo de la sonda genera estrés alterno, y los elementos de cristal piezoeléctrico incrustados en el cuerpo de la sonda están sujetos a un estrés alternativo, lo que resulta en cargas alternativas. Después de transformar la carga alterna, el amplificador de detección genera una señal de pulso con una frecuencia proporcional al caudal medio, que se envía al integrador (o a la unidad integradora del medidor inteligente) para procesar y mostrar o emitir una señal de corriente estándar de 4-20MA.

3 、 Características

1. Buena universalidad del medio, capaz de medir líquidos y gases

Líquidos: varios líquidos químicos como agua, agua suavizada, gasolina, queroseno, diesel, petróleo licuado, amoníaco líquido, fosgeno, alcanos, alquenos, alcoholes, aldehídos, etc.

Gases: Varios gases como aire, oxígeno, nitrógeno, gas natural, gas licuado, amoníaco, cloro, alcanos, alquenos, hidrocarburos, etc.

No hay partes móviles, estructura simple, alta fiabilidad.

2. La estructura del generador de cuerpo y vórtice está hecha de acero inoxidable de alta calidad, con una larga vida útil

3. Los parámetros de flujo del instrumento no se ven afectados por los parámetros medidos, como la presión, la temperatura, la densidad, la viscosidad y sus componentes.

4. Alta precisión del instrumento y buena repetibilidad; El rango de medición es amplio, alcanzando más de 1:15.

5. La pérdida de presión del instrumento es pequeña, el costo operativo es bajo y tiene más importancia de ahorro de energía.

6. La señal de salida está linealmente relacionada con la velocidad de flujo e incluye señales de pulso, señales analógicas, etc.

7. Al usar un nuevo tipo de amplificador de procesamiento de señal con cristales piezoeléctricos duales y tecnología de filtrado única, las señales de interferencia generadas por las fluctuaciones de presión y las vibraciones de la tubería se eliminan de manera efectiva, mejorando en gran medida la capacidad anti-interferencia del medidor de flujo.

Estructura exterior y dimensiones de instalación

Dimensión de montaje

Dimensiones de instalación (Unidad: MM)
