alcance de la aplicación

Las boquillas estándar tienen las características de alta temperatura y alta presión, resistencia al impacto, una larga vida útil, un gran rango de medición y una alta precisión de medición. Adecuado para medir el flujo de vapor de alta temperatura y alta presión en centrales eléctricas, tuberías de red de calentamiento, altas tasas de flujo y fluidos y caudales. Hay dos tipos específicos:

Boquilla ISA1932 (boquilla estándar) y boquilla de diámetro largo.

● Especificaciones técnicas principales

▲ Características técnicas principales

Boquilla estándar de presión de esquina: adecuada para DN50-1000 mm, PN1.0-32MPA, Número de Reynolds Rango rojo de 2 × 104-2 × 106, relación de diámetro β (dentro del rango de 0.32 a 0.80). Número de Reynolds recomendado Mín rojo para la boquilla estándar de presión de la junta de esquina

B rojo min b rojo min b rojo min

0.320 4.05 × 104 0.500 4.94 × 104 0.675 4.66 × 104

0.350 3.93 × 104 0.525 5.22 × 104 0.700 3.42 × 104

0.375 3.95 × 104 0.550 5.49 × 104 0.725 2.00 × 104

0.400 4.04 × 104 0.575 5.69 × 104 0.750 2.00 × 105

0.425 4.19 × 104 0.600 5.78 × 104 0.775 2.97 × 105

0.450 4.40 × 104 0.625 5.69 × 104 0.800 5.19 × 105

0.475 4.66 × 104 0.650 5.35 × 104

Cuando la boquilla estándar de presión con la junta de esquina se usa por encima del número de Reynolds enumerado en la tabla anterior, el cambio en el coeficiente de flujo causado por la variación del caudal no debe exceder el 0.5% en comparación con el valor real.

Especificaciones y estructura

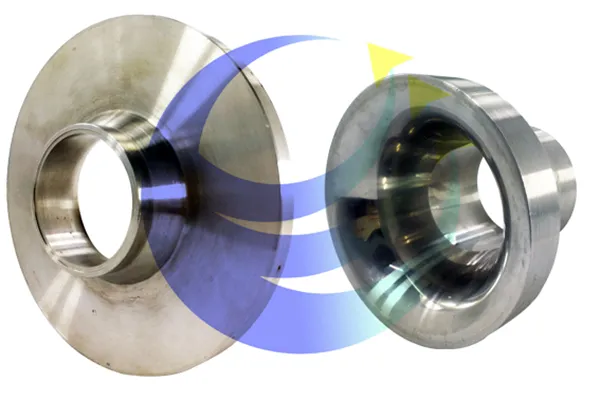

Boquilla ISA1932

● Boquilla de diámetro largo

La presión de distancia combinada que mide el dispositivo de flujo de boquilla de diámetro largo es un dispositivo de generación de presión diferencial para medir el flujo. Con varios transmisores de presión diferencial, puede medir diversas tasas de flujo de fluido en tuberías circulares, especialmente adecuadas para medir líquidos a alta temperatura y alta presión rellenados en tuberías circulares.

▲ rendimiento y aplicación

· Este dispositivo es adecuado para medir líquidos de alta temperatura y alta presión llenos de tubos circulares (especialmente utilizados en la tubería de vapor principal de las unidades generadoras de turbinas de vapor de 6-360MW).

· Condiciones de uso: diámetro interno de la tubería: 50 mm ≤ d ≤ 630 mm, relación de diámetro: 0.20 ≤ β ≤ 0.80

Número de Reynolds: 104 ≤ rojo ≤ 107 Rugosidad relativa: k/d ≤ 10 × 10-4

· Este dispositivo no puede funcionar en reversa

· Número recomendado de Reynolds

B AB2

Rojizo

(× 104)

B AB2

Rojizo

(× 104)

B AB2

Rojizo

(× 104)

0.20 0.0387 5.25 0.45 0.1970 11.8 0.70 0.5294 18.4

0.25 0.0604 6.45 0.50 0.2454 13.2 0.75 0.6395 19.7

0.30 0.0868 7.87 0.55 0.3009 14.5 0.80 0.7814 21.0

0.35 0.1182 9.18 0.60 0.3650 15.8

0.40 0.1548 10.5 0.65 0.4400 17.1

Especificaciones y estructura

▲ Variedades y especificaciones principales de productos

Modelo de la cantidad de vapor T/H Presión de uso, Conjunto de generador de diámetro de la tubería de temperatura MW

AOLCP -39—1 35 φ159 × 7 6

AOLCP -39-2 65 φ219 × 9 12

AOLCP -39-3 130

3.9MPA ， 450 ° C

φ273 × 11 25

AOLCP -100—1 130 φ219 × 16 25

AOLCP -100-2 220、410

10MPA, 540 ° C, diámetro 273 × 20, 50, 100

AOLCP - 140—1 400 14MPA ， 555 ° C φ273 × 30 125

AOLCP - 140—2 670 14MPA ， 540 ° C φ377 × 36 200

AOLCP - 170—1 1000 17MPA ， 555 ° C φ377 × 56 300

· Este dispositivo incluye un tubo de medición, boquilla, tubo de golpe de presión, interruptor de soporte, pin y placa de identificación.

· La longitud total del tubo de medición es 6D (frontal 4d, espalda 2D).

· El material para medir la conexión de presión del tubo de medición es 12CR1MOV, y el material para el anillo de soporte de la boquilla es 1G18NI9TI. Se discutirá en persona el pedido especial de material en persona.

· Se recomienda usar tuberías de diámetro largo de alta relación (nuestra fábrica siempre ha usado una alta relación). Si se usa boquillas de diámetro largo de baja relación, se recomienda que β sea mayor que 0.32 porque β es demasiado pequeño y la pérdida es demasiado grande (el rango del transmisor se puede cambiar). Si se debe usar una boquilla de diámetro largo de baja relación con β inferior a 0.3125, el orificio de presión aguas abajo no puede exceder el borde de salida de la boquilla.

Boquilla de diámetro largo:
