descripción general

El medidor de flujo de turbina integrado de la serie Aolwgy es una nueva generación de medidores de flujo de turbina con las características de estructura simple, liviana, alta precisión, buena reproducibilidad, respuesta sensible e instalación fácil, mantenimiento y uso. Se usa ampliamente para medir líquidos en tuberías cerradas que no corroen el acero inoxidable 1CR18NI9TI, 2CR13, Corundum AI2O3 y aleaciones duras, y no tienen impurezas como fibras o partículas. La temperatura de trabajo tiene una viscosidad cinemática de menos de 5x10-6m2/s. Para los líquidos con una viscosidad cinemática mayor de 5x10-6m2/s, el medidor de flujo puede calibrarse para un líquido real antes de su uso. Si se combina con instrumentos de visualización con funciones especiales, también puede realizar un control cuantitativo, por encima de la alarma, etc., lo que lo convierte en un instrumento ideal para la medición del flujo y la conservación de la energía.

Principio de trabajo

El fluido fluye a través de la carcasa del sensor. Debido al ángulo entre las cuchillas del impulsor y la dirección del flujo, el impulso del fluido hace que las cuchillas tengan un par rotacional. Después de superar el par de fricción y la resistencia a los fluidos, las cuchillas giran. Después de que el par está equilibrado, la velocidad es estable. Bajo ciertas condiciones, la velocidad es proporcional a la velocidad del flujo. Debido a la conductividad magnética de las cuchillas, están en el campo magnético del detector de señal (compuesto de acero y bobinas magnéticas). Las cuchillas giratorias cortan las líneas del campo magnético y cambian periódicamente el flujo magnético de la bobina, lo que hace que se inducen señales de pulso eléctrico en ambos extremos de la bobina. Esta señal está amplificada y moldeada por un amplificador para formar una onda de pulso rectangular continua con una cierta amplitud, que puede transmitirse a un instrumento de visualización para mostrar la velocidad de flujo instantánea o la cantidad total del fluido. Dentro de un cierto rango de flujo, la frecuencia de pulso F es proporcional a la velocidad de flujo instantánea Q del fluido que fluye a través del sensor, y la ecuación de flujo es:

En la fórmula: F - Frecuencia de pulso [Hz]

K - El coeficiente del instrumento del sensor [1/m3], dado por la hoja de calibración. Si [1/L] se usa como la unidad

Q - Caudal instantáneo de fluido (en condiciones de trabajo) [M3/H]

3600- Factor de conversión

El fabricante llena el coeficiente del instrumento de cada sensor en el certificado de calibración, y el valor K se establece en el instrumento de visualización coincidente para mostrar la tasa de flujo instantánea y la cantidad total acumulada.

Clasificación de instrumentos

1. Según la clasificación de las funciones del instrumento, los medidores de flujo de turbina de la serie Aolwgy se pueden dividir en dos categorías, a saber:

Sensor/transmisor de flujo de turbina; Medidor de flujo de turbina integrado inteligente

2. Descripción de la función

Sensor de flujo de turbina/transmisor

Este tipo de producto de flujo de turbina en sí no tiene una función de visualización en el sitio, solo de transmisión y salida de señales de flujo de forma remota. Las señales de flujo se pueden dividir en señales de pulso o señales de corriente (4-20 mA); El instrumento es económico, altamente integrado y de tamaño compacto, lo que lo hace particularmente adecuado para su uso con sistemas de control de computadora como pantallas secundarias, PLC y DC.

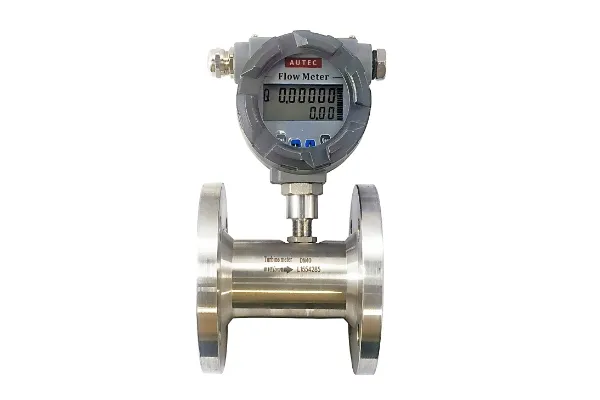

Medidor de flujo de turbina integrado inteligente

El medidor de flujo de turbina integrado inteligente es un nuevo tipo de instrumento inteligente desarrollado utilizando tecnología avanzada de microcomputadores de chip de un solo chip de potencia ultra baja, que integra sensores de flujo de turbinas e integración de visualización. Adopta la pantalla en el sitio LCD de doble fila y tiene ventajas obvias como estructura compacta, lecturas intuitivas y claras, alta confiabilidad, sin interferencia de potencia externa, resistencia al rayo y bajo costo. El instrumento tiene una corrección de tres puntos del coeficiente de instrumento, compensación inteligente de la no linealidad del coeficiente de instrumentos, y puede corregirse en el sitio. La pantalla LCD de alta definición muestra simultáneamente la velocidad de flujo instantánea (4 dígitos significativos) y la tasa de flujo acumulativo (8 dígitos significativos, con función de reinicio). Mantenga todos los datos válidos intactos durante 10 años después de la falla de energía. Este tipo de medidor de flujo de turbina es un producto a prueba de explosión con una calificación a prueba de explosión de ExdiiBT6.

Características del producto del medidor de flujo de la turbina

1. Alta precisión, generalmente hasta ± 1% R, ± 0.5% R y modelos de alta precisión de hasta ± 0.2% R;

2. Buena repetibilidad, la repetibilidad a corto plazo puede alcanzar el 0.05% a 0.2%. Se debe precisamente a su buena repetibilidad que se pueda obtener una alta precisión a través de la calibración regular o la calibración en línea, que los medidores de flujo se prefieran para la liquidación comercial;

3. Señal de frecuencia de pulso de salida, adecuada para la medición total y la conexión con las computadoras, sin desplazamiento cero y una fuerte capacidad anti-interferencia;

4. Puede obtener señales de alta frecuencia (3-4kHz) con una fuerte resolución de señal;

5. amplia gama, con un calibre mediano a grande de hasta 1:20 y un pequeño calibre de 1:10;

6. Estructura compacta y ligera, fácil instalación y mantenimiento, y alta capacidad de circulación;

7. Adecuado para medición de alto voltaje, no hay necesidad de abrir agujeros en el cuerpo del instrumento, lo que facilita la realización de instrumentos de alto voltaje;

8. Existen varios tipos de sensores especializados que pueden diseñarse de acuerdo con las necesidades específicas de los usuarios, como la mezcla de baja temperatura, bidireccional, de fondo, arena, etc.

9. Se puede convertir en un tipo de inserción, adecuado para medir grandes diámetros, con baja pérdida de presión, bajo precio, se puede eliminar sin interrupción y una fácil instalación y mantenimiento.
