1 、 Descripción general

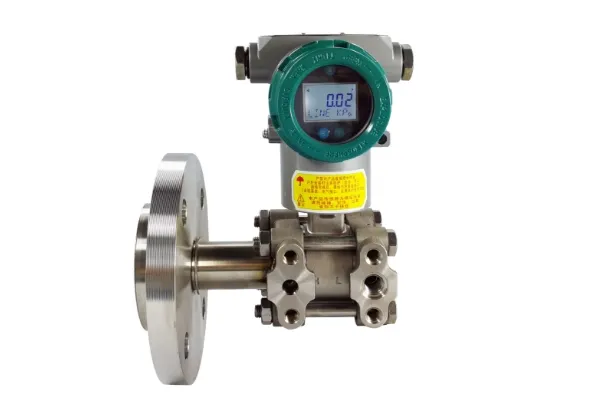

El transmisor de nivel de líquido AO3051LT es un transmisor de campo instalado directamente en tuberías o contenedores. Debido al contacto directo entre la membrana de aislamiento y el medio de fase líquida, no es necesario usar un tubo de presión para conducir el lado de presión positivo. Por lo tanto, puede medir el nivel de líquido, la presión y la densidad de medios, como alta temperatura, alta viscosidad, fácil cristalización, precipitación fácil y corrosión fuerte, y luego convertirlos en salida de señal de 4-20 mA. El transmisor de nivel de líquido AO3051LT adopta bridas estándar para la instalación y conexión, con bridas planas e insertar bridas para que los usuarios elijan. Los estándares de instalación de la brida son ANSI de 3 pulgadas y 4 pulgadas, con especificaciones de bridas de 150 lb y 300 lb. Los materiales de diafragma de brida incluyen 316L, Hastelloy, Monel, Tantalum, etc. El cuerpo transmisor de nivel de líquido AO3051LT adopta un delicado sensor capacitivo de caja de membrana pequeña, con variedades y especificaciones completas, e instalación y uso fácil. Para adaptarse al nivel de automatización nacional, esta serie de productos incluye dos tipos: tipo de salida analógica ordinaria y tipo inteligente con protocolo de bus de campo Hart.

2 、 Características

Alta precisión; Buena estabilidad;

Componentes sólidos, planchas de circuito impreso; Pequeño, liviano, resistente y resistente a la vibración;

El rango y el punto cero son continuamente ajustables externamente; Amortiguación ajustable;

Buenas características de protección de sobrecarga unidireccional; No hay piezas móviles mecánicas, carga de trabajo de mantenimiento de 24 horas;

Se puede seleccionar el material de la membrana en contacto con el medio; La membrana puede estar hecha de materiales resistentes a la corrosión como 316L, Tan, Has-C, Monel, etc.

Protocolo inteligente de Hart Fieldbus.

3 、 Parámetros técnicos

*.- 30 ℃- -10 ℃; La deriva de temperatura entre 60 ℃ y 85 ℃ es 1.5 veces los valores enumerados en la tabla, la deriva de temperatura no inteligente es tres veces mayor que el tipo inteligente

tamaño de estructura

Dibujo de dimensiones externas de la serie AO3051LT
